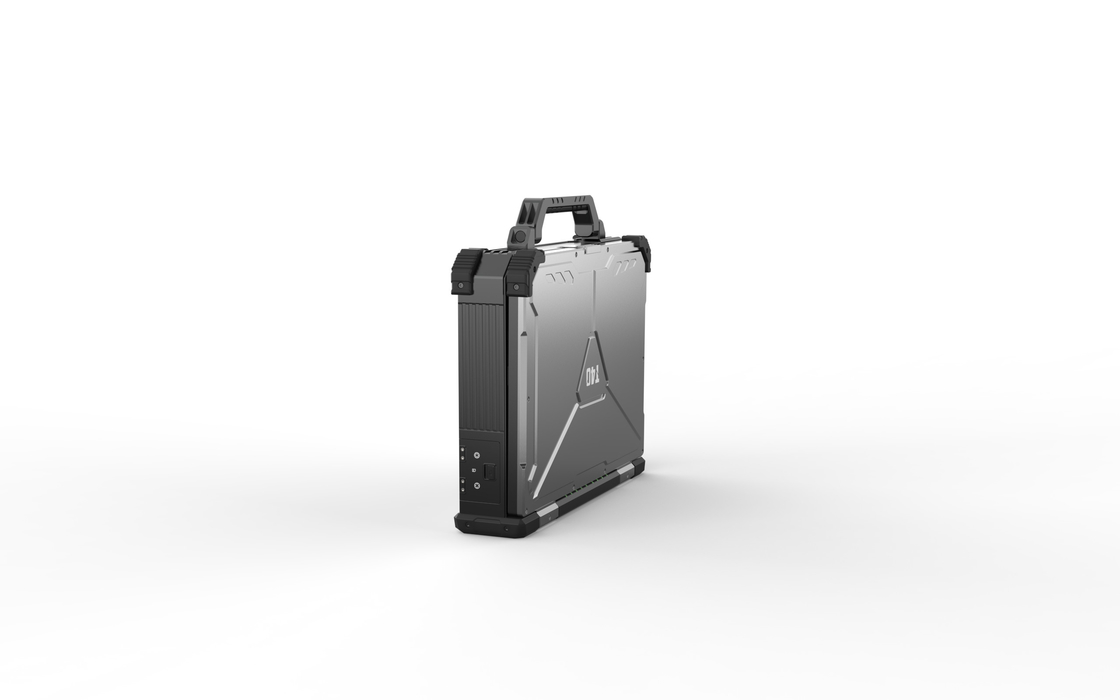

نظام التحكم الأرضي المحمول للطائرة بدون طيار ، محطة أرضية من الألومنيوم شل Ugcs

محطة التحكم الأرضية الاحترافية T40 الصديقة للميزانية لنظامي التشغيل Windows و Linux

تتميز بغطاء خفيف الوزن مصنوع من سبائك الألومنيوم من الدرجة الجوية ونظام اتصالات 3 في 1 ، ويمكن استخدام T40 للتحكم في الطائرات بدون طيار والحمولات ، مما يجعلها مثالية لمهام الطائرات بدون طيار التجارية والاحترافية.

تم بناء النظام الأساسي المتكامل على كمبيوتر مستند إلى Intel يعمل بنظام التشغيل Microsoft Windows أو Linux.

يمكن للنظام التفاعل مع أي طائرة بدون طيار تقريبًا والعديد من أنظمة الطيار الآلي.يمكن للمستخدم اختيار رابط الفيديو القياسي والقياس عن بعد و RC الخاص بنا والذي يبلغ 10 كيلومترات ويمكنه أيضًا استخدام 3^{بحث وتطوير}اتصالات الحزب.

تعتبر وحدة التحكم المحمولة متعددة الاستخدامات والمتكاملة تمامًا مثالية لمجموعة متنوعة من البيئات الميدانية بما في ذلك التطبيقات الصناعية والدفاعية والبناء.

سمات

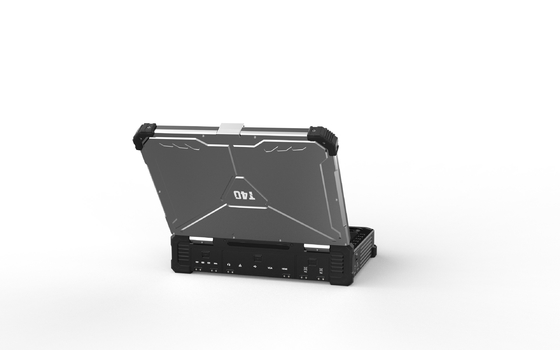

غلاف من الألومنيوم بدرجة الطيران ، الوزن الإجمالي 5.98 كجم فقط

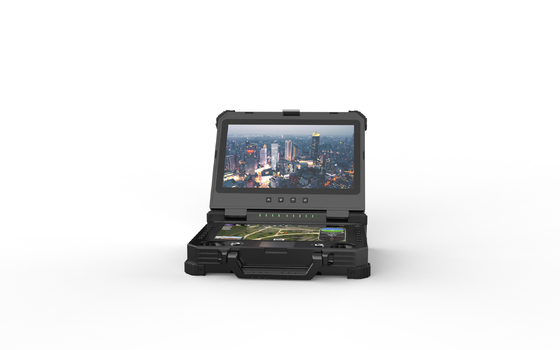

شاشات مزدوجة تعمل باللمس ، عالية الوضوح ، وسطوع عالي ، يمكن قراءتها في ضوء الشمس

27 قناة مادية ، يمكن للمستخدم تعيين كل قناة لعصا التحكم والمفتاح والزر المفضل

دعم وصول RC التقليدي

وظيفة USB HID ، أسهل على المستخدم للقيام بمزيد من التطوير

المعلمات

شاملة

الوزن الإجمالي: 5.98 كجم

البعد: 354mm (L) * 280mm (W) * 80mm (H)

درجة حرارة التشغيل: -20 درجة مئوية - +60 درجة مئوية

سعة البطارية: 16.8 فولت / 13600 مللي أمبير (بطارية خارجية مدعومة أيضًا)

التحمل: 3 ساعات @ سعة البطارية الكاملة

نظام الاتصال:

V30 (درجة 10 كم)

V21 (درجة 10 كم)

دعم 3^{بحث وتطوير}اتصالات الحزب

الهوائيات: هوائي 4dBi قضيب / هوائي إيبوكسي من الألياف الزجاجية 10dBi (يمكن أيضًا توصيل الهوائيات الأخرى خارجيًا)

الحاسوب

شاشة العرض: 13.3 بوصة 1920 * 1080 1000CCD (الشاشة العلوية) ؛

12.1 بوصة 1280 * 800 1500CCD (الشاشة السفلية)

نظام التشغيل: win10 / Linux

وحدة المعالجة المركزية: Intel i7 8565U (قياسي) / Intel 10500U (ترقية للمستقبل)

الذاكرة: 8G (قياسي)

التخزين: 256 جيجا بايت SSD (قياسي)

الشبكة: WIFI ، Bluetooth (قياسي) / 4G (اختياري)

نظام التحكم عن بعد

القناة المادية: 27

عصا التحكم الرئيسية: 2 (عصا التحكم الصناعية مع حساسات القاعة)

الكرسي الهزاز الإضافي: 4

الأزرار الرئيسية: 12

محاكاة ضربات المفاتيح: 7

كمون التحكم عن بعد: 30 مللي ثانية

وظيفة التحكم عن بعد: خرج SBUS مزدوج مستقل ، قادر على التحكم في السيارة والحمولة في وقت واحد

واجهة بشرية: جهاز USB HID

واجهات

المنفذ التسلسلي: RS232 * 3 ، مدخل / مخرج SBUS

الواجهة الخارجية: USB3.0، LAN، HDMI in، VGA out، Hi-fi

منفذ الشحن: DC16.8V

وحدة محمولة جوا

V30 HDMI (فيديو وبيانات بطول 10 كم ووصلة RC)

التردد: 800 ميجا هرتز / 1.4 جيجا هرتز / 2.4 جيجا هرتز (3 وحدات تردد في واحد ، يمكن تغيير التردد في البرنامج)

نطاق الإرسال: 10km @ LOS condition

عرض النطاق الترددي: 10/20 ميجا هرتز

معدلات البيانات: 2-12 ميجابت في الثانية

جهد الطاقة: 7.4-12 فولت

طاقة التردد اللاسلكي: 0.1 واط -1 واط (قابل للتعديل)

العملية الحالية: إدخال الطاقة 260mA @ 12v

تعريف الفيديو المدعوم: 1080P60 كحد أقصى

الوزن: 120 جرام (باستثناء الهوائيات)

البعد: 91mm * 57mm * 20mm

واجهه المستخدم

واجهة إدخال الفيديو: HDMI & CVBS

منفذ UART: 1

منفذ SBUS: 2

واجهة إمداد الطاقة: XT30

V21 LAN(فيديو وبيانات بطول 10 كيلومترات ورابط RC)

التردد: 800 ميجا هرتز / 1.4 جيجا هرتز / 2.4 جيجا هرتز (3 وحدات تردد في واحد ، يمكن تغيير التردد في البرنامج)

نطاق الإرسال: 10km @ LOS condition

عرض النطاق الترددي: 1.4M-20MHz (1.4M / 3M / 5M / 10M / 20M)

معدلات البيانات: 2-12 ميجابت في الثانية

جهد الطاقة: 7.4-12 فولت

طاقة التردد اللاسلكي: 0.1 واط -1 واط (قابل للتعديل)

العملية الحالية: إدخال الطاقة 260mA @ 12v

تعريف الفيديو المدعوم: 1080P60 كحد أقصى

الوزن: 120 جرام (باستثناء الهوائيات)

البعد: 91mm * 57mm * 20mm

واجهه المستخدم

واجهة إدخال الفيديو: HDMI & CVBS

منفذ UART: 1

منفذ SBUS: 2

واجهة إمداد الطاقة: XT30
