13.3 بوصة DIY بها بنفسك محطة التحكم الأرضية بدون طيار ، محطة أرضية للطائرة بدون طيار 30 مللي ثانية

محطة أرضية بدون طيار احترافية شاملة الإمكانات T40 متوافقة مع أي طائرة بدون طيار ثابتة الجناحين أو متعددة المحركات

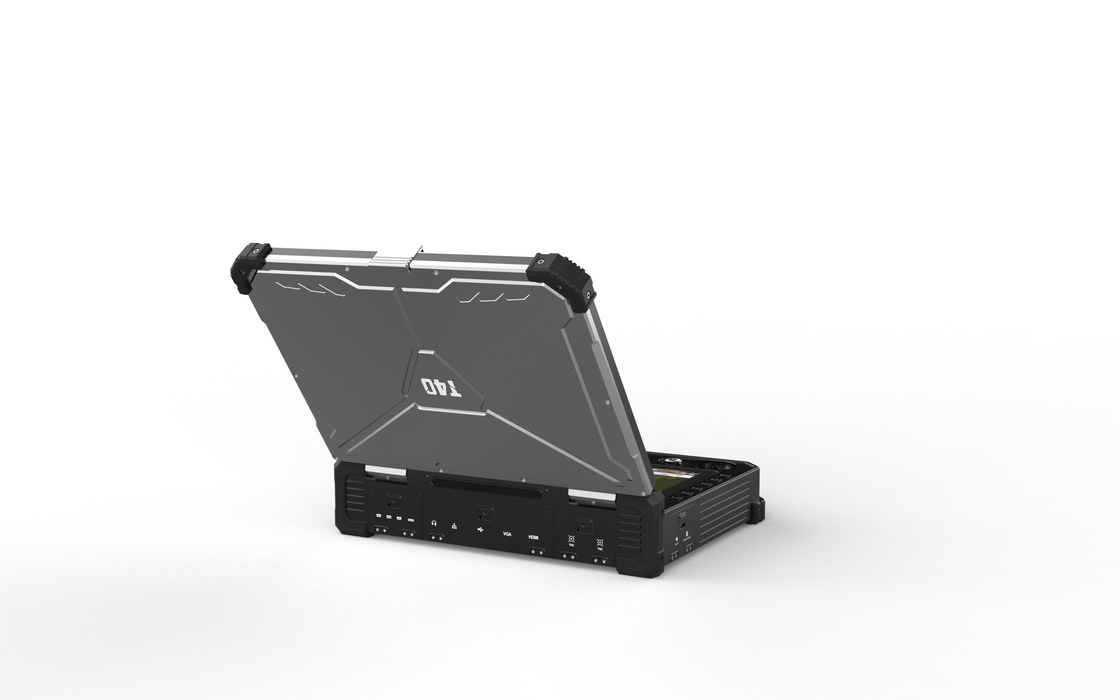

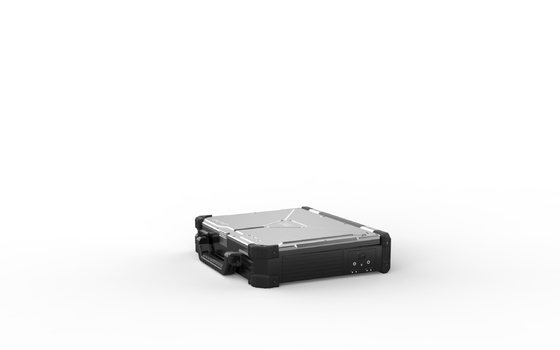

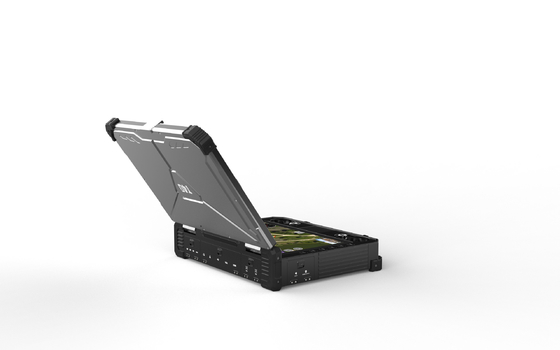

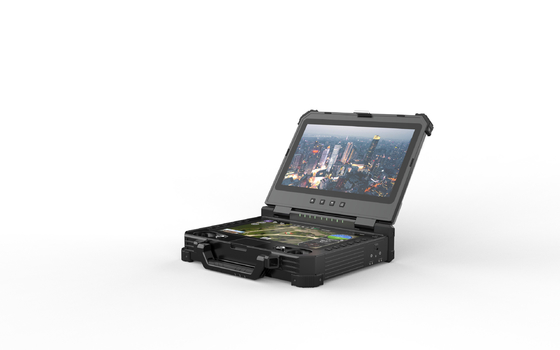

محطة التحكم عن بعد الأرضية T40 بشاشات مزدوجة ، تتضمن واحدة 13.3 بوصة 1920 * 1080 1000CCD وواحدة 12.1 بوصة 1280 * 800 1500CCD.الشاشات قابلة للقراءة بالكامل بضوء الشمس.إنها محطة تحكم أرضية عالمية لجميع أنواع الطائرات بدون طيار و UGV والروبوتات وغيرها من المركبات التي يتم التحكم فيها عن بعد.

يحتوي نظام التحكم عن بعد على 4 أذرع تحكم للاستخدام ، كما أنه يدعم الوصول التقليدي لـ RC.من خلال إخراج وإدخال SBUS المزدوج ، يمكن للمستخدم تعيين 27 قناة لعصا التحكم والمفاتيح والأزرار المفضلة.

تعمل منافذ الإدخال والإخراج المختلفة على تسهيل التكامل مع جهاز الاتصال التابع لجهة خارجية.

يمكن ربط جميع أنواع الطائرات بدون طيار وأنظمة الطيار الآلي بهذا النظام.

تعد أنظمة التحكم الأرضية الوعرة مثالية للتحكم في الطائرات بدون طيار و UGV و ROVs (المركبات التي يتم تشغيلها عن بُعد) والمركبات الآلية الأخرى.

سمات

محطة تحكم أرضية عالمية جاهزة

مبني على جهاز كمبيوتر قائم على Intel ، GCS حقيقي من الدرجة الصناعية

غلاف من الألومنيوم بدرجة الطيران ، الوزن الإجمالي 5.98 كجم فقط

نظام التشغيل Windows و Linux للاختيار

جهاز تحكم عن بعد منخفض الكمون ، 30 مللي ثانية

بطارية ليثيوم أيون مدمجة 16.8 فولت ، تدعم أيضًا بطارية خارجية لإمداد الطاقة

المعلمات

شاملة

الوزن الإجمالي: 5.98 كجم

البعد: 354mm (L) * 280mm (W) * 80mm (H)

درجة حرارة التشغيل: -20 درجة مئوية - +60 درجة مئوية

سعة البطارية: 16.8 فولت / 13600 مللي أمبير (بطارية خارجية مدعومة أيضًا)

التحمل: 3 ساعات @ سعة البطارية الكاملة

نظام الاتصال:

V30 (درجة 10 كم)

V21 (درجة 10 كم)

دعم 3^{بحث وتطوير}اتصالات الحزب

الهوائيات: هوائي 4dBi قضيب / هوائي إيبوكسي من الألياف الزجاجية 10dBi (يمكن أيضًا توصيل الهوائيات الأخرى خارجيًا)

الحاسوب

شاشة العرض: 13.3 بوصة 1920 * 1080 1000CCD (الشاشة العلوية) ؛

12.1 بوصة 1280 * 800 1500CCD (الشاشة السفلية)

نظام التشغيل: win10 / Linux

وحدة المعالجة المركزية: Intel i7 8565U (قياسي) / Intel 10500U (ترقية للمستقبل)

الذاكرة: 8G (قياسي)

التخزين: 256 جيجا بايت SSD (قياسي)

الشبكة: WIFI ، Bluetooth (قياسي) / 4G (اختياري)

نظام التحكم عن بعد

القناة المادية: 27

عصا التحكم الرئيسية: 2 (عصا التحكم الصناعية مع حساسات القاعة)

الكرسي الهزاز الإضافي: 4

الأزرار الرئيسية: 12

محاكاة ضربات المفاتيح: 7

كمون التحكم عن بعد: 30 مللي ثانية

وظيفة التحكم عن بعد: خرج SBUS مزدوج مستقل ، قادر على التحكم في السيارة والحمولة في وقت واحد

واجهة بشرية: جهاز USB HID

واجهات

المنفذ التسلسلي: RS232 * 3 ، مدخل / مخرج SBUS

الواجهة الخارجية: USB3.0، LAN، HDMI in، VGA out، Hi-fi

منفذ الشحن: DC16.8V

وحدة محمولة جوا

V30 HDMI (فيديو وبيانات بطول 10 كم ووصلة RC)

التردد: 800 ميجا هرتز / 1.4 جيجا هرتز / 2.4 جيجا هرتز (3 وحدات تردد في واحد ، يمكن تغيير التردد في البرنامج)

نطاق الإرسال: 10km @ LOS condition

عرض النطاق الترددي: 10/20 ميجا هرتز

معدلات البيانات: 2-12 ميجابت في الثانية

جهد الطاقة: 7.4-12 فولت

طاقة التردد اللاسلكي: 0.1 واط -1 واط (قابل للتعديل)

العملية الحالية: إدخال الطاقة 260mA @ 12v

تعريف الفيديو المدعوم: 1080P60 كحد أقصى

الوزن: 120 جرام (باستثناء الهوائيات)

البعد: 91mm * 57mm * 20mm

واجهه المستخدم

واجهة إدخال الفيديو: HDMI & CVBS

منفذ UART: 1

منفذ SBUS: 2

واجهة إمداد الطاقة: XT30

V21 LAN(فيديو وبيانات بطول 10 كيلومترات ورابط RC)

التردد: 800 ميجا هرتز / 1.4 جيجا هرتز / 2.4 جيجا هرتز (3 وحدات تردد في واحد ، يمكن تغيير التردد في البرنامج)

نطاق الإرسال: 10km @ LOS condition

عرض النطاق الترددي: 1.4M-20MHz (1.4M / 3M / 5M / 10M / 20M)

معدلات البيانات: 2-12 ميجابت في الثانية

جهد الطاقة: 7.4-12 فولت

طاقة التردد اللاسلكي: 0.1 واط -1 واط (قابل للتعديل)

العملية الحالية: إدخال الطاقة 260mA @ 12v

تعريف الفيديو المدعوم: 1080P60 كحد أقصى

الوزن: 120 جرام (باستثناء الهوائيات)

البعد: 91mm * 57mm * 20mm

واجهه المستخدم

واجهة إدخال الفيديو: HDMI & CVBS

منفذ UART: 1

منفذ SBUS: 2

واجهة إمداد الطاقة: XT30
