محطة التحكم الأرضية المتنقلة ذات الشاشة المزدوجة 5.98 كجم للبيئات القاسية للطائرات بدون طيار

محطة تحكم أرضية متحركة سهلة الاستخدام T40 للبيئات القاسية

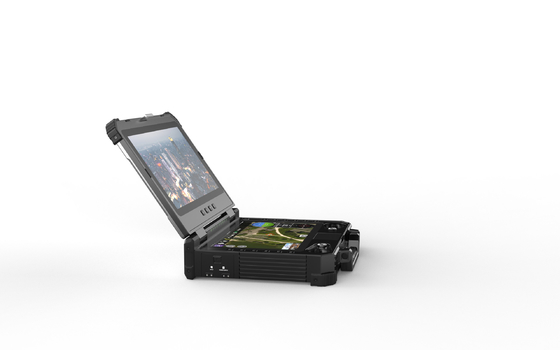

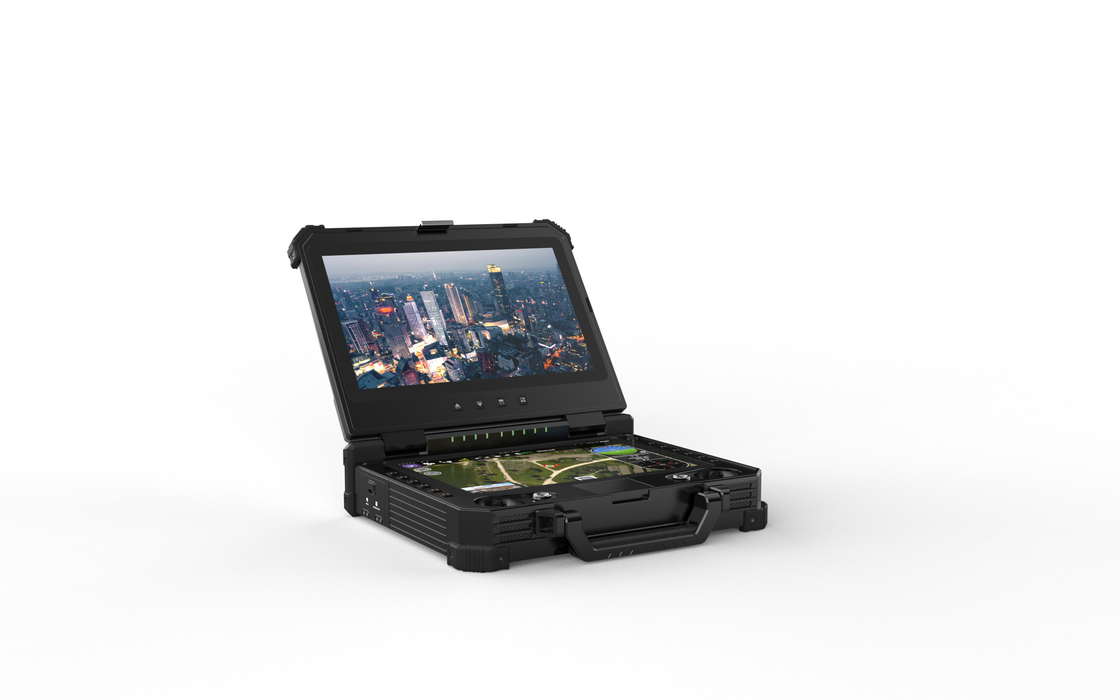

T40 هي محطة تحكم أرضية متحركة ذات شاشة مزدوجة توفر شاشة 13.3in 1920 * 1080 1000CCD وشاشة 12.1in 1280 * 800 1500CCD.كلتا الشاشتين قابلة للقراءة بالكامل للشمس ، مما يسمح للمستخدمين باستخدامهما في الخارج.

الاتصال المدمج عبارة عن رابط 3 في 1 للفيديو والقياس عن بعد و RC مع إخراج SBUS مزدوج.هناك 3 ترددات للاختيار ، يمكن تغيير التردد في البرنامج.

T40 مع 27 قناة مادية ، يمكن للمستخدم أن يحدد ذاتيًا كل قناة لعصا التحكم والمفتاح والزر المفضل.هناك 4 أذرع تحكم للاستخدام ، كما أنها تدعم الوصول التقليدي إلى RC.أضف وظيفة HID USB.

تعمل منافذ الإدخال والإخراج المختلفة على تسهيل التكامل مع جهاز الاتصال التابع لجهة خارجية.وظيفة خفيفة الوزن وقوية تجعلها مناسبة بشكل خاص للفرد لأداء المهام المعقدة.

سمات

خفيف الوزن وصغير الحجم ، الوزن الإجمالي 5.98 كجم فقط

شاشات مزدوجة تعمل باللمس بدقة عالية وسطوع ولوحة لمس ممتدة.

واجهات خارجية متنوعة يمكن دمجها مع 3^{بحث وتطوير}ارتباط بيانات الحزب

نظام التشغيل Windows و Linux للاختيار

جهاز تحكم عن بعد منخفض الكمون ، 30 مللي ثانية

بطارية ليثيوم أيون مدمجة 16.8 فولت ، تدعم أيضًا بطارية خارجية لإمداد الطاقة

المعلمات

شاملة

الوزن الإجمالي: 5.98 كجم

البعد: 354mm (L) * 280mm (W) * 80mm (H)

درجة حرارة التشغيل: -20 درجة مئوية - +60 درجة مئوية

سعة البطارية: 16.8 فولت / 13600 مللي أمبير (بطارية خارجية مدعومة أيضًا)

التحمل: 3 ساعات @ سعة البطارية الكاملة

نظام الاتصال:

V30 (درجة 10 كم)

V21 (درجة 10 كم)

دعم 3^{بحث وتطوير}اتصالات الحزب

الهوائيات: هوائي 4dBi قضيب / هوائي إيبوكسي من الألياف الزجاجية 10dBi (يمكن أيضًا توصيل الهوائيات الأخرى خارجيًا)

الحاسوب

شاشة العرض: 13.3 بوصة 1920 * 1080 1000CCD (الشاشة العلوية) ؛

12.1 بوصة 1280 * 800 1500CCD (الشاشة السفلية)

نظام التشغيل: win10 / Linux

وحدة المعالجة المركزية: Intel i7 8565U (قياسي) / Intel 10500U (ترقية للمستقبل)

الذاكرة: 8G (قياسي)

التخزين: 256 جيجا بايت SSD (قياسي)

الشبكة: WIFI ، Bluetooth (قياسي) / 4G (اختياري)

نظام التحكم عن بعد

القناة المادية: 27

عصا التحكم الرئيسية: 2 (عصا التحكم الصناعية مع حساسات القاعة)

الكرسي الهزاز الإضافي: 4

الأزرار الرئيسية: 12

محاكاة ضربات المفاتيح: 7

كمون التحكم عن بعد: 30 مللي ثانية

وظيفة التحكم عن بعد: خرج SBUS مزدوج مستقل ، قادر على التحكم في السيارة والحمولة في وقت واحد

واجهة بشرية: جهاز USB HID

واجهات

المنفذ التسلسلي: RS232 * 3 ، مدخل / مخرج SBUS

الواجهة الخارجية: USB3.0، LAN، HDMI in، VGA out، Hi-fi

منفذ الشحن: DC16.8V

وحدة محمولة جوا

V30 HDMI (فيديو وبيانات بطول 10 كم ووصلة RC)

التردد: 800 ميجا هرتز / 1.4 جيجا هرتز / 2.4 جيجا هرتز (3 وحدات تردد في واحد ، يمكن تغيير التردد في البرنامج)

نطاق الإرسال: 10km @ LOS condition

عرض النطاق الترددي: 10/20 ميجا هرتز

معدلات البيانات: 2-12 ميجابت في الثانية

جهد الطاقة: 7.4-12 فولت

طاقة التردد اللاسلكي: 0.1 واط -1 واط (قابل للتعديل)

العملية الحالية: إدخال الطاقة 260mA @ 12v

تعريف الفيديو المدعوم: 1080P60 كحد أقصى

الوزن: 120 جرام (باستثناء الهوائيات)

البعد: 91mm * 57mm * 20mm

واجهه المستخدم

واجهة إدخال الفيديو: HDMI & CVBS

منفذ UART: 1

منفذ SBUS: 2

واجهة إمداد الطاقة: XT30

V21 LAN(فيديو وبيانات بطول 10 كيلومترات ورابط RC)

التردد: 800 ميجا هرتز / 1.4 جيجا هرتز / 2.4 جيجا هرتز (3 وحدات تردد في واحد ، يمكن تغيير التردد في البرنامج)

نطاق الإرسال: 10km @ LOS condition

عرض النطاق الترددي: 1.4M-20MHz (1.4M / 3M / 5M / 10M / 20M)

معدلات البيانات: 2-12 ميجابت في الثانية

جهد الطاقة: 7.4-12 فولت

طاقة التردد اللاسلكي: 0.1 واط -1 واط (قابل للتعديل)

العملية الحالية: إدخال الطاقة 260mA @ 12v

تعريف الفيديو المدعوم: 1080P60 كحد أقصى

الوزن: 120 جرام (باستثناء الهوائيات)

البعد: 91mm * 57mm * 20mm

واجهه المستخدم

واجهة إدخال الفيديو: HDMI & CVBS

منفذ UART: 1

منفذ SBUS: 2

واجهة إمداد الطاقة: XT30
