Linux OS UAV Ground Station مع شاشة 13.3in 1920x1080 1000 CCD

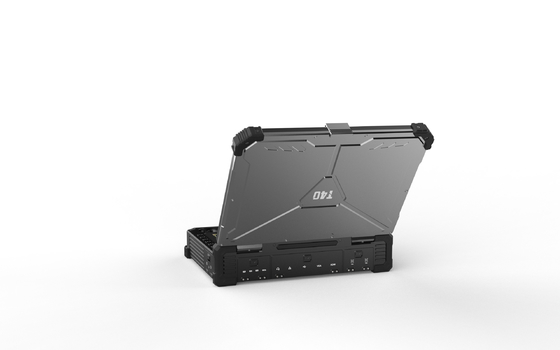

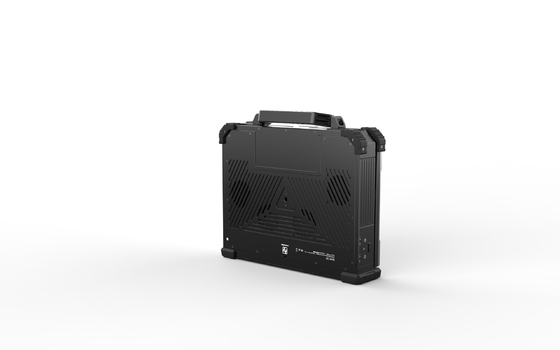

محطة تحكم أرضية محمولة T40 مزودة بفيديو مدمج طويل المدى ووصلة قياس عن بعد ووصلة RC

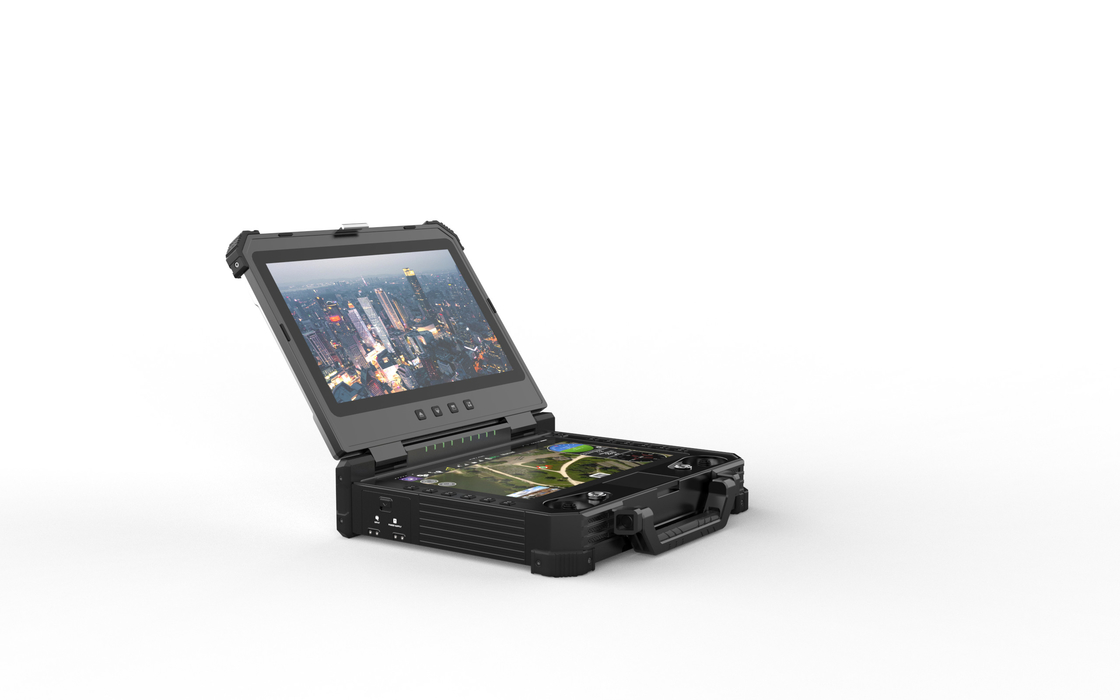

يعتبر T40 ، المبني على جهاز الكمبيوتر المستند إلى Intel ، حل تحكم عالمي يمكن تهيئته ليس فقط للطائرات بدون طيار ولكن أيضًا للروبوتات الأرضية و ROVs وغيرها من الأجهزة التي يتم التحكم فيها عن بُعد.إنها محطة تحكم عن بعد ثنائية الشاشة توفر شاشة 13.3 بوصة 1920 * 1080 1000CCD وشاشة 12.1 بوصة 1280 * 800 1500CCD.

الميزة الرئيسية لجهاز T40 هي واجهة تكوين جهاز التحكم عن بعد ، مما يسمح للمستخدمين بتعيين 27 قناة مادية لعصا التحكم والمفاتيح والأزرار.أضف وظيفة HID USB والمفاتيح القابلة للبرمجة التي يمكن ضبطها في البرنامج.يحتوي نظام التحكم عن بعد على 4 أذرع تحكم للاستخدام ، كما أنه يدعم الوصول التقليدي لـ RC.

تعمل منافذ الإدخال والإخراج المختلفة على تسهيل التكامل مع جهاز الاتصال التابع لجهة خارجية.

مع بطارية ليثيوم أيون مدمجة 16.8 فولت ، يمكنها توفير ما يصل إلى 3 ساعات من وقت التشغيل.يمكن أيضًا استخدام البطارية الخارجية لإمداد الطاقة لإطالة وقت التشغيل.يوفر راحة كبيرة للعملاء حيث يمكن استخدامه في أي وقت وفي أي مكان.

سمات

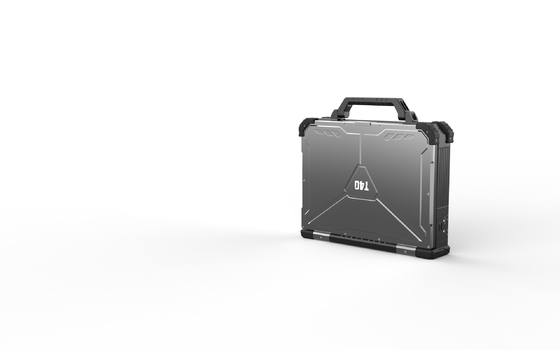

غلاف من الألومنيوم بدرجة الطيران ، الوزن الإجمالي 5.98 كجم فقط.

شاشات مزدوجة تعمل باللمس بدقة عالية وسطوع ولوحة لمس ممتدة.

الفيديو والقياس عن بعد والتحكم عن بعد والكمبيوتر في جهاز واحد

مخرجات SBUS المزدوجة ، قادرة على التحكم في الطائرة بدون طيار والحمولة في وقت واحد

متوافق مع ارتباط بيانات 100٪ في السوق.

نظام التشغيل Windows و Linux للاختيار

المعلمات

شاملة

الوزن الإجمالي: 5.98 كجم

البعد: 354mm (L) * 280mm (W) * 80mm (H)

درجة حرارة التشغيل: -20 درجة مئوية - +60 درجة مئوية

سعة البطارية: 16.8 فولت / 13600 مللي أمبير (بطارية خارجية مدعومة أيضًا)

التحمل: 3 ساعات @ سعة البطارية الكاملة

نظام الاتصال:

V30 (درجة 10 كم)

V21 (درجة 10 كم)

دعم 3^{بحث وتطوير}اتصالات الحزب

الهوائيات: هوائي 4dBi قضيب / هوائي إيبوكسي من الألياف الزجاجية 10dBi (يمكن أيضًا توصيل الهوائيات الأخرى خارجيًا)

الحاسوب

شاشة العرض: 13.3 بوصة 1920 * 1080 1000CCD (الشاشة العلوية) ؛

12.1 بوصة 1280 * 800 1500CCD (الشاشة السفلية)

نظام التشغيل: win10 / Linux

وحدة المعالجة المركزية: Intel i7 8565U (قياسي) / Intel 10500U (ترقية للمستقبل)

الذاكرة: 8G (قياسي)

التخزين: 256 جيجا بايت SSD (قياسي)

الشبكة: WIFI ، Bluetooth (قياسي) / 4G (اختياري)

نظام التحكم عن بعد

القناة المادية: 27

عصا التحكم الرئيسية: 2 (عصا التحكم الصناعية مع حساسات القاعة)

الكرسي الهزاز الإضافي: 4

الأزرار الرئيسية: 12

محاكاة ضربات المفاتيح: 7

كمون التحكم عن بعد: 30 مللي ثانية

وظيفة التحكم عن بعد: خرج SBUS مزدوج مستقل ، قادر على التحكم في السيارة والحمولة في وقت واحد

واجهة بشرية: جهاز USB HID

واجهات

المنفذ التسلسلي: RS232 * 3 ، مدخل / مخرج SBUS

الواجهة الخارجية: USB3.0، LAN، HDMI in، VGA out، Hi-fi

منفذ الشحن: DC16.8V

وحدة محمولة جوا

V30 HDMI (فيديو وبيانات بطول 10 كم ووصلة RC)

التردد: 800 ميجا هرتز / 1.4 جيجا هرتز / 2.4 جيجا هرتز (3 وحدات تردد في واحد ، يمكن تغيير التردد في البرنامج)

نطاق الإرسال: 10km @ LOS condition

عرض النطاق الترددي: 10/20 ميجا هرتز

معدلات البيانات: 2-12 ميجابت في الثانية

جهد الطاقة: 7.4-12 فولت

طاقة التردد اللاسلكي: 0.1 واط -1 واط (قابل للتعديل)

العملية الحالية: إدخال الطاقة 260mA @ 12v

تعريف الفيديو المدعوم: 1080P60 كحد أقصى

الوزن: 120 جرام (باستثناء الهوائيات)

البعد: 91mm * 57mm * 20mm

واجهه المستخدم

واجهة إدخال الفيديو: HDMI & CVBS

منفذ UART: 1

منفذ SBUS: 2

واجهة إمداد الطاقة: XT30

V21 LAN(فيديو وبيانات بطول 10 كيلومترات ورابط RC)

التردد: 800 ميجا هرتز / 1.4 جيجا هرتز / 2.4 جيجا هرتز (3 وحدات تردد في واحد ، يمكن تغيير التردد في البرنامج)

نطاق الإرسال: 10km @ LOS condition

عرض النطاق الترددي: 1.4M-20MHz (1.4M / 3M / 5M / 10M / 20M)

معدلات البيانات: 2-12 ميجابت في الثانية

جهد الطاقة: 7.4-12 فولت

طاقة التردد اللاسلكي: 0.1 واط -1 واط (قابل للتعديل)

العملية الحالية: إدخال الطاقة 260mA @ 12v

تعريف الفيديو المدعوم: 1080P60 كحد أقصى

الوزن: 120 جرام (باستثناء الهوائيات)

البعد: 91mm * 57mm * 20mm

واجهه المستخدم

واجهة إدخال الفيديو: HDMI & CVBS

منفذ UART: 1

منفذ SBUS: 2

واجهة إمداد الطاقة: XT30
