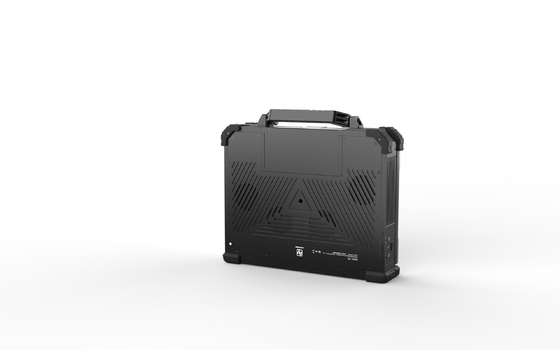

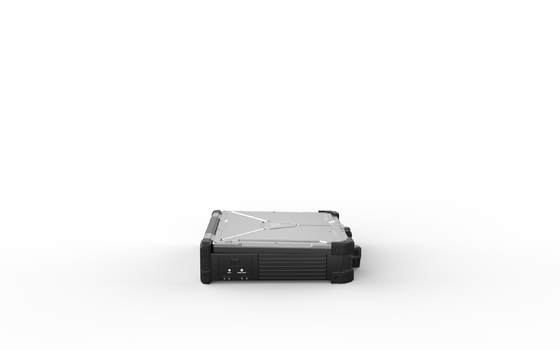

محطة التحكم الأرضية المحمولة من الدرجة الصناعية لـ UGV USV

جهاز تحكم عن بعد محمول خفيف الوزن خفيف الوزن T40 لأي طائرة بدون طيار ، UGV ، USV ، ROV ، مركبة يتم التحكم فيها عن بعد

مع هيكل خفيف الوزن مصنوع من سبائك الألومنيوم من فئة الطيران واتصال 3 في واحد ، يوفر T40 الطريقة المثالية لقيادة الطائرة بدون طيار والتحكم فيها بالإضافة إلى الحمولة الصافية.يمكن استخدامه لإجراء مجموعة واسعة من مهام الطائرات بدون طيار التجارية والمهنية.

T40 بإخراج وإدخال SBUS مزدوج ، يمكن للمستخدم تخصيص 27 قناة لعصا التحكم والمفاتيح والأزرار المفضلة.

يحتوي نظام التحكم عن بعد على 4 أذرع تحكم للاستخدام ، كما أنه يدعم الوصول التقليدي لـ RC.تعمل منافذ الإدخال والإخراج المختلفة على تسهيل التكامل مع جهاز الاتصال التابع لجهة خارجية.

وظيفة خفيفة الوزن وقوية تجعلها مناسبة بشكل خاص للفرد لأداء المهام المعقدة.

سمات

محطة تحكم أرضية عالمية جاهزة

مبني على جهاز كمبيوتر قائم على Intel ، GCS حقيقي من الدرجة الصناعية

غلاف من الألومنيوم بدرجة الطيران ، الوزن الإجمالي 5.98 كجم فقط

دعم وصول RC التقليدي

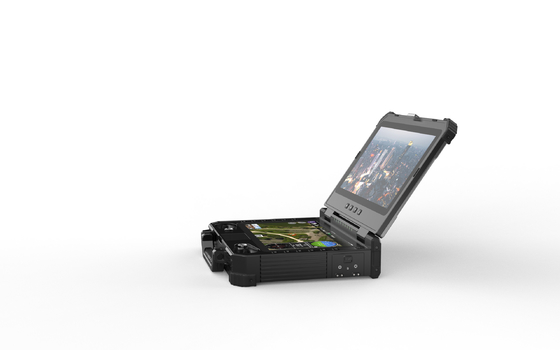

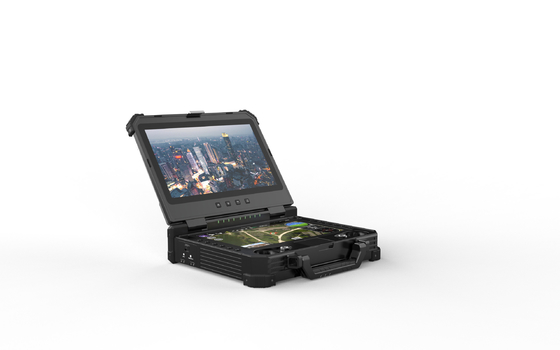

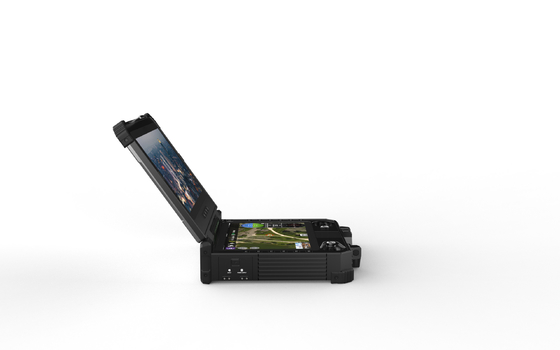

شاشات مزدوجة تعمل باللمس ، عالية الوضوح ، وسطوع عالي ، يمكن قراءتها في ضوء الشمس

متوافق مع ارتباط بيانات 100٪ في السوق.

المعلمات

شاملة

الوزن الإجمالي: 5.98 كجم

البعد: 354mm (L) * 280mm (W) * 80mm (H)

درجة حرارة التشغيل: -20 درجة مئوية - +60 درجة مئوية

سعة البطارية: 16.8 فولت / 13600 مللي أمبير (بطارية خارجية مدعومة أيضًا)

التحمل: 3 ساعات @ سعة البطارية الكاملة

نظام الاتصال:

V30 (درجة 10 كم)

V21 (درجة 10 كم)

دعم 3^{بحث وتطوير}اتصالات الحزب

الهوائيات: هوائي 4dBi قضيب / هوائي إيبوكسي من الألياف الزجاجية 10dBi (يمكن أيضًا توصيل الهوائيات الأخرى خارجيًا)

الحاسوب

شاشة العرض: 13.3 بوصة 1920 * 1080 1000CCD (الشاشة العلوية) ؛

12.1 بوصة 1280 * 800 1500CCD (الشاشة السفلية)

نظام التشغيل: win10 / Linux

وحدة المعالجة المركزية: Intel i7 8565U (قياسي) / Intel 10500U (ترقية للمستقبل)

الذاكرة: 8G (قياسي)

التخزين: 256 جيجا بايت SSD (قياسي)

الشبكة: WIFI ، Bluetooth (قياسي) / 4G (اختياري)

نظام التحكم عن بعد

القناة المادية: 27

عصا التحكم الرئيسية: 2 (عصا التحكم الصناعية مع حساسات القاعة)

الكرسي الهزاز الإضافي: 4

الأزرار الرئيسية: 12

محاكاة ضربات المفاتيح: 7

كمون التحكم عن بعد: 30 مللي ثانية

وظيفة التحكم عن بعد: خرج SBUS مزدوج مستقل ، قادر على التحكم في السيارة والحمولة في وقت واحد

واجهة بشرية: جهاز USB HID

واجهات

المنفذ التسلسلي: RS232 * 3 ، مدخل / مخرج SBUS

الواجهة الخارجية: USB3.0، LAN، HDMI in، VGA out، Hi-fi

منفذ الشحن: DC16.8V

وحدة محمولة جوا

V30 HDMI (فيديو وبيانات بطول 10 كم ووصلة RC)

التردد: 800 ميجا هرتز / 1.4 جيجا هرتز / 2.4 جيجا هرتز (3 وحدات تردد في واحد ، يمكن تغيير التردد في البرنامج)

نطاق الإرسال: 10km @ LOS condition

عرض النطاق الترددي: 10/20 ميجا هرتز

معدلات البيانات: 2-12 ميجابت في الثانية

جهد الطاقة: 7.4-12 فولت

طاقة التردد اللاسلكي: 0.1 واط -1 واط (قابل للتعديل)

العملية الحالية: إدخال الطاقة 260mA @ 12v

تعريف الفيديو المدعوم: 1080P60 كحد أقصى

الوزن: 120 جرام (باستثناء الهوائيات)

البعد: 91mm * 57mm * 20mm

واجهه المستخدم

واجهة إدخال الفيديو: HDMI & CVBS

منفذ UART: 1

منفذ SBUS: 2

واجهة إمداد الطاقة: XT30

V21 LAN(فيديو وبيانات بطول 10 كيلومترات ورابط RC)

التردد: 800 ميجا هرتز / 1.4 جيجا هرتز / 2.4 جيجا هرتز (3 وحدات تردد في واحد ، يمكن تغيير التردد في البرنامج)

نطاق الإرسال: 10km @ LOS condition

عرض النطاق الترددي: 1.4M-20MHz (1.4M / 3M / 5M / 10M / 20M)

معدلات البيانات: 2-12 ميجابت في الثانية

جهد الطاقة: 7.4-12 فولت

طاقة التردد اللاسلكي: 0.1 واط -1 واط (قابل للتعديل)

العملية الحالية: إدخال الطاقة 260mA @ 12v

تعريف الفيديو المدعوم: 1080P60 كحد أقصى

الوزن: 120 جرام (باستثناء الهوائيات)

البعد: 91mm * 57mm * 20mm

واجهه المستخدم

واجهة إدخال الفيديو: HDMI & CVBS

منفذ UART: 1

منفذ SBUS: 2

واجهة إمداد الطاقة: XT30
