تفاصيل المنتج:
|
| مادة: | غلاف من الألومنيوم المستخدم في صناعة الطائرات | اسم المنتج: | جهاز تحكم أرضي محمول T40 |
|---|---|---|---|
| دور: | نظام التحكم ، تخطيط المهمة ، مراجعة الفيديو | طلب: | الطائرات بدون طيار ، UGV ، USV ، الروبوت ، مركبة التحكم عن بعد |
| تسليط الضوء: | 10 كيلومترات من محطات التحكم الأرضية ومحطات التحكم الأرضية المزدوجة SBUS,Dual SBUS Ground Control Stations |
||

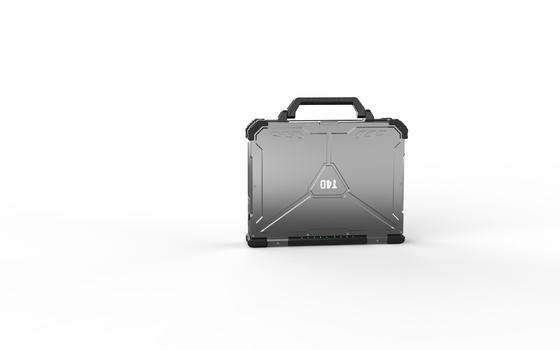

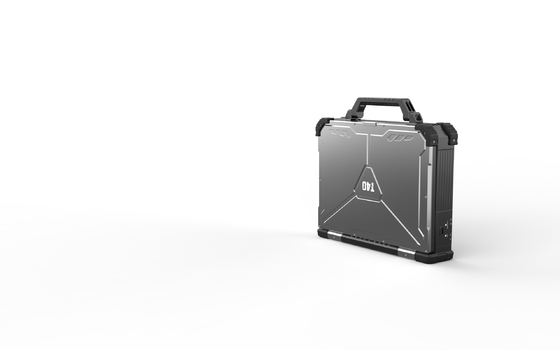

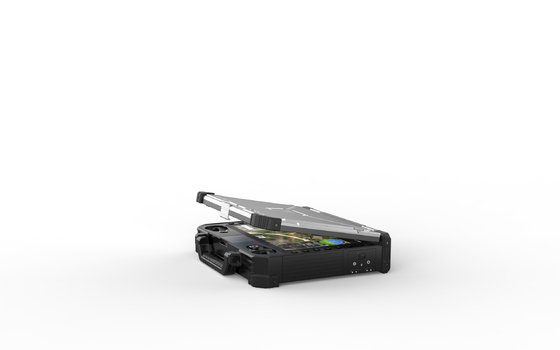

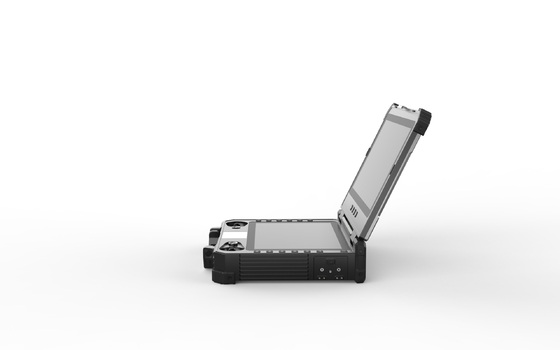

وحدة التحكم الأرضية المحمولة T40 مع اتصال مدمج في نطاق نقل الصف 10 كم
T40 هي محطة تحكم أرضية عالمية لجميع أنواع الطائرات بدون طيار و UGV والروبوتات وغيرها من المركبات التي يتم التحكم فيها عن بعد.

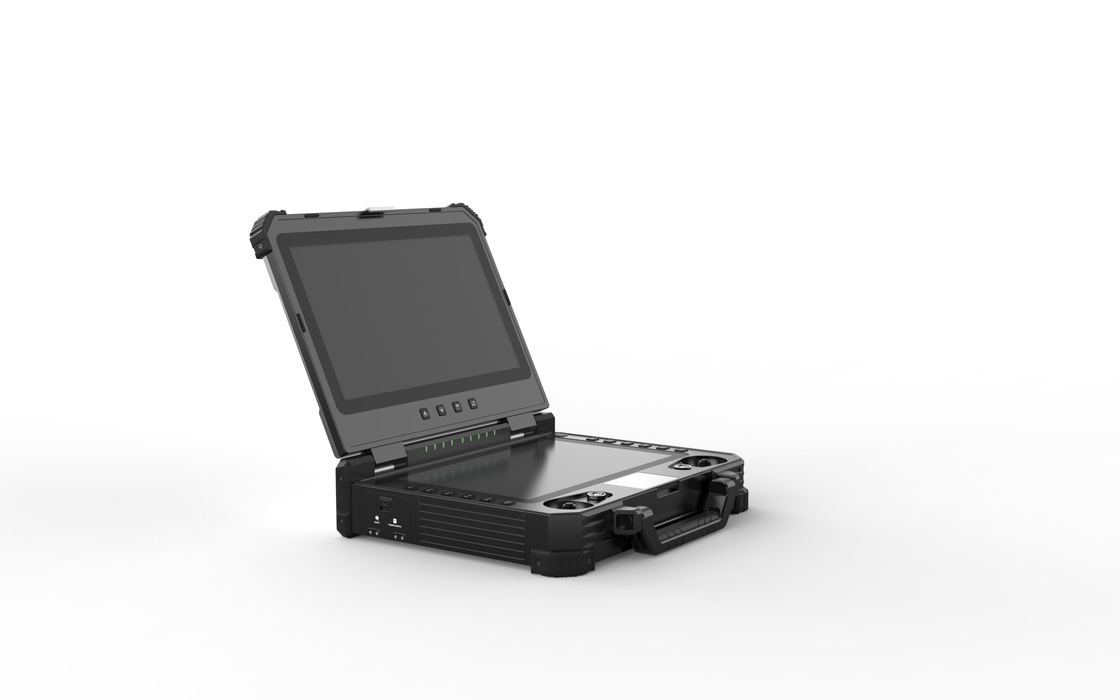

محطة التحكم عن بعد T40 بشاشات مزدوجة ، واحدة 13.3 بوصة 1920 * 1080 1000CCD وواحدة 12.1 بوصة 1280 * 800 1500CCD.الشاشات قابلة للعرض بالكامل في ضوء الشمس.
تم تجهيز T40 بـ 27 قناة مادية وواجهة تكوين جهاز التحكم عن بعد ، والتي تتيح للمستخدمين تعيين أذرع التحكم والمفاتيح والأزرار لقنوات محددة.
مع هيكل خفيف الوزن مصنوع من سبائك الألومنيوم من فئة الطيران واتصال 3 في واحد ، يوفر T40 طريقة مثالية للتحكم في الطائرة بدون طيار والحمولة الصافية والتحكم فيها ، مما يسهل مجموعة واسعة من مهام الطائرات بدون طيار التجارية والاحترافية.
سمات
غلاف من الألومنيوم بدرجة الطيران ، الوزن الإجمالي 5.98 كجم فقط.
مبني على جهاز كمبيوتر قائم على Intel ، GCS حقيقي من الدرجة الصناعية
شاشات مزدوجة تعمل باللمس بدقة عالية وسطوع ولوحة لمس ممتدة.
الفيديو والقياس عن بعد والتحكم عن بعد والكمبيوتر في جهاز واحد
مخرجات SBUS المزدوجة ، قادرة على التحكم في الطائرة بدون طيار والحمولة في وقت واحد
متوافق مع ارتباط بيانات 100٪ في السوق.
المعلمات
شاملة
الوزن الإجمالي: 5.98 كجم
البعد: 354mm (L) * 280mm (W) * 80mm (H)
درجة حرارة التشغيل: -20 درجة مئوية - +60 درجة مئوية
سعة البطارية: 16.8 فولت / 13600 مللي أمبير (بطارية خارجية مدعومة أيضًا)
التحمل: 3 ساعات @ سعة البطارية الكاملة
نظام الاتصال:
V30 (درجة 10 كم)
V21 (درجة 10 كم)
دعم 3بحث وتطويراتصالات الحزب
الهوائيات: هوائي 4dBi قضيب / هوائي إيبوكسي من الألياف الزجاجية 10dBi (يمكن أيضًا توصيل الهوائيات الأخرى خارجيًا)
الحاسوب
شاشة العرض: 13.3 بوصة 1920 * 1080 1000CCD (الشاشة العلوية) ؛
12.1 بوصة 1280 * 800 1500CCD (الشاشة السفلية)
نظام التشغيل: win10 / Linux
وحدة المعالجة المركزية: Intel i7 8565U (قياسي) / Intel 10500U (ترقية للمستقبل)
الذاكرة: 8G (قياسي)
التخزين: 256 جيجا بايت SSD (قياسي)
الشبكة: WIFI ، Bluetooth (قياسي) / 4G (اختياري)
نظام التحكم عن بعد
القناة المادية: 27
عصا التحكم الرئيسية: 2 (عصا التحكم الصناعية مع حساسات القاعة)
الكرسي الهزاز الإضافي: 4
الأزرار الرئيسية: 12
محاكاة ضربات المفاتيح: 7
كمون التحكم عن بعد: 30 مللي ثانية
وظيفة التحكم عن بعد: خرج SBUS مزدوج مستقل ، قادر على التحكم في السيارة والحمولة في وقت واحد
واجهة بشرية: جهاز USB HID
واجهات
المنفذ التسلسلي: RS232 * 3 ، مدخل / مخرج SBUS
الواجهة الخارجية: USB3.0، LAN، HDMI in، VGA out، Hi-fi
منفذ الشحن: DC16.8V
وحدة محمولة جوا
V30 HDMI (فيديو وبيانات بطول 10 كم ووصلة RC)
التردد: 800 ميجا هرتز / 1.4 جيجا هرتز / 2.4 جيجا هرتز (3 وحدات تردد في واحد ، يمكن تغيير التردد في البرنامج)
نطاق الإرسال: 10km @ LOS condition
عرض النطاق الترددي: 10/20 ميجا هرتز
معدلات البيانات: 2-12 ميجابت في الثانية
جهد الطاقة: 7.4-12 فولت
طاقة التردد اللاسلكي: 0.1 واط -1 واط (قابل للتعديل)
العملية الحالية: إدخال الطاقة 260mA @ 12v
تعريف الفيديو المدعوم: 1080P60 كحد أقصى
الوزن: 120 جرام (باستثناء الهوائيات)
البعد: 91mm * 57mm * 20mm
واجهه المستخدم
واجهة إدخال الفيديو: HDMI & CVBS
منفذ UART: 1
منفذ SBUS: 2
واجهة إمداد الطاقة: XT30
V21 LAN(فيديو وبيانات بطول 10 كيلومترات ورابط RC)
التردد: 800 ميجا هرتز / 1.4 جيجا هرتز / 2.4 جيجا هرتز (3 وحدات تردد في واحد ، يمكن تغيير التردد في البرنامج)
نطاق الإرسال: 10km @ LOS condition
عرض النطاق الترددي: 1.4M-20MHz (1.4M / 3M / 5M / 10M / 20M)
معدلات البيانات: 2-12 ميجابت في الثانية
جهد الطاقة: 7.4-12 فولت
طاقة التردد اللاسلكي: 0.1 واط -1 واط (قابل للتعديل)
العملية الحالية: إدخال الطاقة 260mA @ 12v
تعريف الفيديو المدعوم: 1080P60 كحد أقصى
الوزن: 120 جرام (باستثناء الهوائيات)
البعد: 91mm * 57mm * 20mm
واجهه المستخدم
واجهة إدخال الفيديو: HDMI & CVBS
منفذ UART: 1
منفذ SBUS: 2
واجهة إمداد الطاقة: XT30
