جهاز التحكم عن بعد 800 ميجا هرتز T40 محطة التحكم الأرضي المزدوجة SBUS للطائرة بدون طيار

T40 هي محطة تحكم أرضية محمولة وعالمية للتحكم في الطائرات بدون طيار و UGV والروبوتات وغيرها من المركبات التي يتم التحكم فيها عن بُعد.

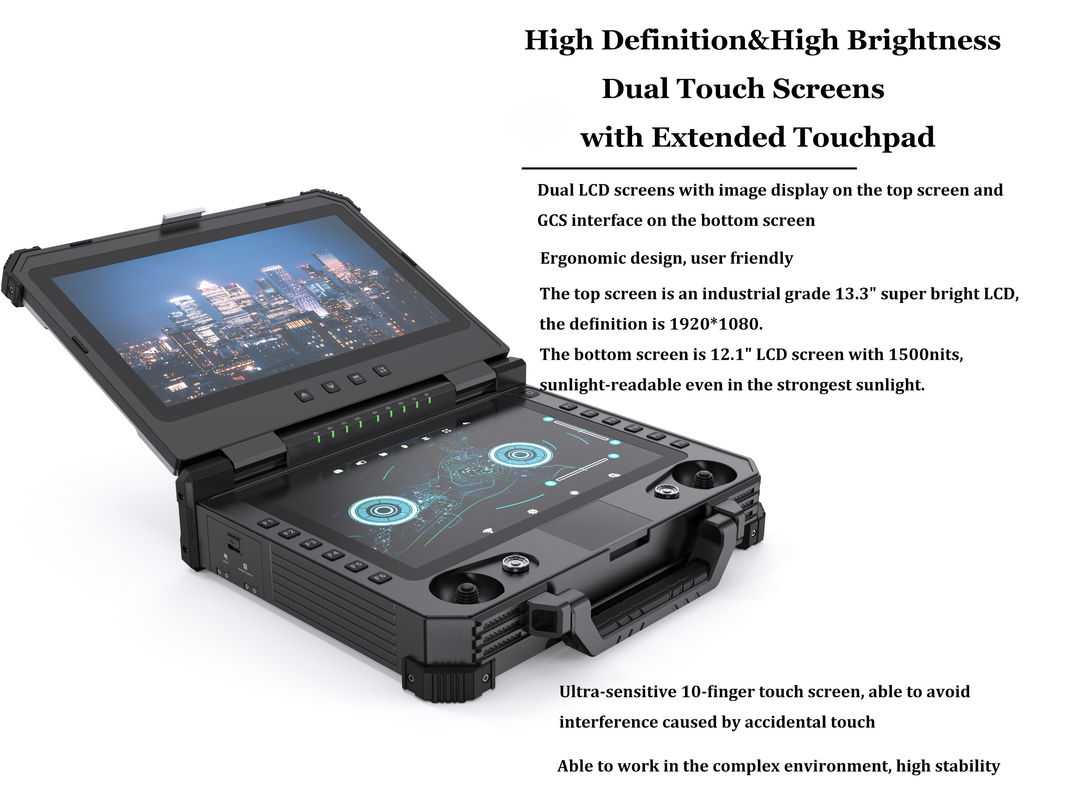

يحتوي على شاشتين ، واحدة 13.3 بوصة 1920 * 1080 1000CCD وواحدة 12.1 بوصة 1280 * 800 1500CCD.الشاشات قابلة للعرض بشكل كامل في ضوء الشمس.

T40 هو نظام متكامل للغاية وله وظيفة مثل نقل الفيديو ونقل البيانات والتحكم عن بعد وعرض الفيديو.

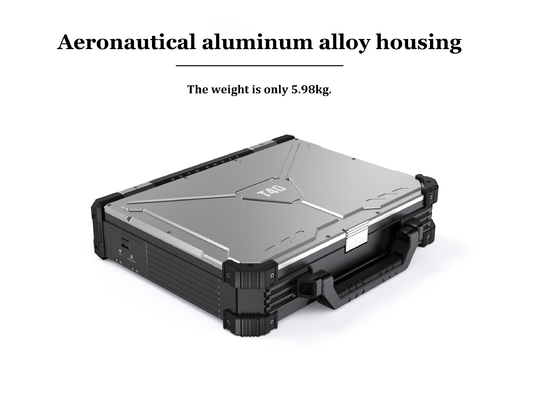

مع غلاف سبائك الألومنيوم المستخدم في صناعة الطائرات ، يبلغ الوزن الإجمالي 5.98 كجم فقط.

يحتوي نظام التحكم عن بعد على 4 أذرع تحكم للاستخدام ، كما أنه يدعم وصول RC التقليدي للتحكم عن بعد.

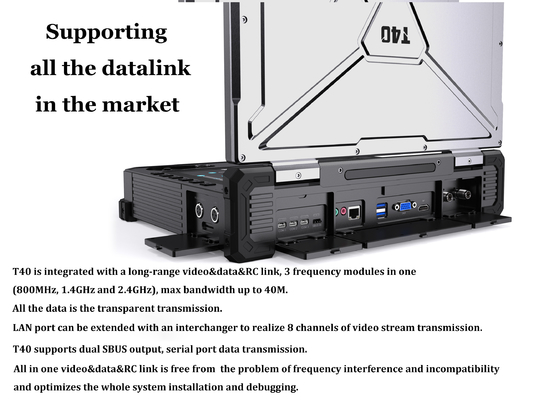

أضف HID USB ومفاتيح قابلة للبرمجة يمكن ضبطها في البرنامج. تجعل منافذ الإدخال والإخراج الخارجية المختلفة من الملائم التكامل مع ارتباط بيانات الطرف الثالث.إنها مناسبة بشكل خاص للطائرات بدون طيار ، UGV ، USV ، إلخ.

يتميز T40 بوجود 27 قناة مادية وواجهة تكوين وحدة التحكم عن بعد تتيح للمستخدمين تعيين أذرع التحكم والمفاتيح والأزرار لقنوات محددة.مع هيكل خفيف الوزن من سبائك الألومنيوم واتصال 3 في 1 ، يوفر الطراز T40 حلاً موثوقًا ومتعدد الاستخدامات.

سمات

غلاف من الألومنيوم بدرجة الطيران ، الوزن الإجمالي 5.98 كجم فقط.

مبني على جهاز كمبيوتر قائم على Intel ، GCS حقيقي من الدرجة الصناعية

شاشات مزدوجة تعمل باللمس بدقة عالية وسطوع ولوحة لمس ممتدة.

الفيديو والقياس عن بعد والتحكم عن بعد والكمبيوتر في جهاز واحد

مخرجات SBUS المزدوجة ، قادرة على التحكم في الطائرة بدون طيار والحمولة في وقت واحد

متوافق مع ارتباط بيانات 100٪ في السوق.

المعلمات

شاملة

الوزن الإجمالي: 5.98 كجم

البعد: 354mm (L) * 280mm (W) * 80mm (H)

درجة حرارة التشغيل: -20 درجة مئوية - +60 درجة مئوية

سعة البطارية: 16.8 فولت / 13600 مللي أمبير (بطارية خارجية مدعومة أيضًا)

التحمل: 3 ساعات @ سعة البطارية الكاملة

نظام الاتصال:

V30 (درجة 10 كم)

V21 (درجة 10 كم)

دعم 3^{بحث وتطوير}اتصالات الحزب

الهوائيات: هوائي 4dBi قضيب / هوائي إيبوكسي من الألياف الزجاجية 10dBi (يمكن أيضًا توصيل الهوائيات الأخرى خارجيًا)

الحاسوب

شاشة العرض: 13.3 بوصة 1920 * 1080 1000CCD (الشاشة العلوية) ؛

12.1 بوصة 1280 * 800 1500CCD (الشاشة السفلية)

نظام التشغيل: win10 / Linux

وحدة المعالجة المركزية: Intel i7 8565U (قياسي) / Intel 10500U (ترقية للمستقبل)

الذاكرة: 8G (قياسي)

التخزين: 256 جيجا بايت SSD (قياسي)

الشبكة: WIFI ، Bluetooth (قياسي) / 4G (اختياري)

نظام التحكم عن بعد

القناة المادية: 27

عصا التحكم الرئيسية: 2 (عصا التحكم الصناعية مع مستشعرات القاعة)

الروك المساعد: 4

الأزرار الرئيسية: 12

محاكاة ضربات المفاتيح: 7

كمون التحكم عن بعد: 30 مللي ثانية

وظيفة التحكم عن بعد: خرج SBUS مزدوج مستقل ، قادر على التحكم في السيارة والحمولة في وقت واحد

واجهة بشرية: جهاز USB HID

واجهات

المنفذ التسلسلي: RS232 * 3 ، مدخل / مخرج SBUS

الواجهة الخارجية: USB3.0، LAN، HDMI in، VGA out، Hi-fi

منفذ الشحن: DC16.8V

وحدة محمولة جوا

V30 HDMI (فيديو وبيانات بطول 10 كم ووصلة RC)

التردد: 800 ميجا هرتز / 1.4 جيجا هرتز / 2.4 جيجا هرتز (3 وحدات تردد في واحد ، يمكن تغيير التردد في البرنامج)

نطاق الإرسال: 10km @ LOS condition

عرض النطاق الترددي: 10/20 ميجا هرتز

معدلات البيانات: 2-12 ميجابت في الثانية

جهد الطاقة: 7.4-12 فولت

طاقة التردد اللاسلكي: 0.1 واط -1 واط (قابل للتعديل)

العملية الحالية: إدخال الطاقة 260mA @ 12v

تعريف الفيديو المدعوم: 1080P60 كحد أقصى

الوزن: 120 جرام (باستثناء الهوائيات)

البعد: 91mm * 57mm * 20mm

واجهه المستخدم

واجهة إدخال الفيديو: HDMI & CVBS

منفذ UART: 1

منفذ SBUS: 2

واجهة إمداد الطاقة: XT30

V21 LAN(فيديو وبيانات بطول 10 كيلومترات ورابط RC)

التردد: 800 ميجا هرتز / 1.4 جيجا هرتز / 2.4 جيجا هرتز (3 وحدات تردد في واحد ، يمكن تغيير التردد في البرنامج)

نطاق الإرسال: 10km @ LOS condition

عرض النطاق الترددي: 1.4M-20MHz (1.4M / 3M / 5M / 10M / 20M)

معدلات البيانات: 2-12 ميجابت في الثانية

جهد الطاقة: 7.4-12 فولت

طاقة التردد اللاسلكي: 0.1 واط -1 واط (قابل للتعديل)

العملية الحالية: إدخال الطاقة 260mA @ 12v

تعريف الفيديو المدعوم: 1080P60 كحد أقصى

الوزن: 120 جرام (باستثناء الهوائيات)

البعد: 91mm * 57mm * 20mm

واجهه المستخدم

واجهة إدخال الفيديو: HDMI & CVBS

منفذ UART: 1

منفذ SBUS: 2

واجهة إمداد الطاقة: XT30
