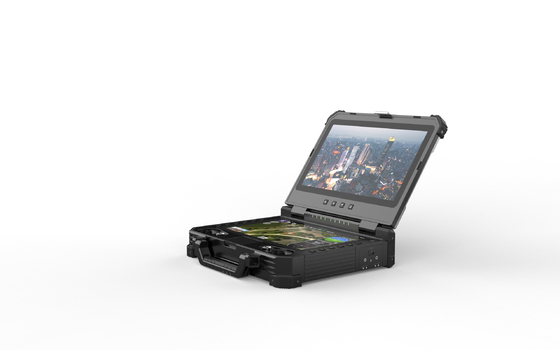

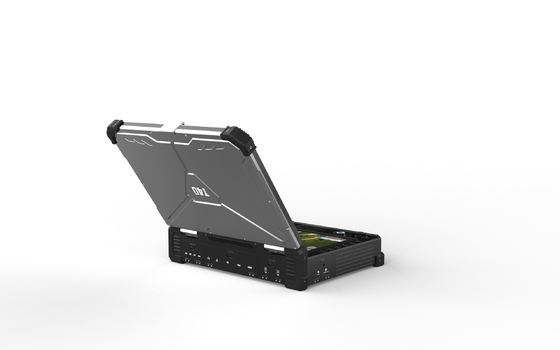

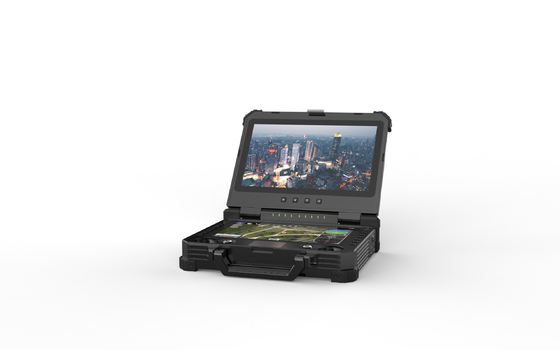

محطة تحكم أرضية قوية عالمية T40 مزودة بشاشات لمس مزدوجة للتحكم والتحكم في الطائرات بدون طيار

T40 هي محطة تحكم أرضية عالمية لجميع أنواع الطائرات بدون طيار و UGV والروبوتات وغيرها من المركبات التي يتم التحكم فيها عن بعد.

المدمج في الفيديو 3 في 1 والقياس عن بعد ورابط RC مع مخرج SBUS مزدوج يحتوي على 3 ترددات للاختيار ، ويمكن تغيير التردد في البرنامج.

يأتي T40 مزودًا بـ 27 قناة مادية وواجهة تكوين جهاز التحكم عن بعد ، والتي تتيح للمستخدمين تعيين القنوات لعصا التحكم والمفاتيح والأزرار المفضلة.يحتوي نظام التحكم عن بعد على 4 أذرع تحكم للاستخدام.تعمل منافذ الإدخال والإخراج المختلفة على تسهيل التكامل مع جهاز الاتصال التابع لجهة خارجية.

تم بناء النظام الأساسي المتكامل على كمبيوتر مستند إلى Intel يعمل بنظام التشغيل Microsoft Windows أو Linux.

وظيفة خفيفة الوزن وقوية تجعلها مناسبة بشكل خاص للفرد لأداء المهام المعقدة.

سمات

خفيف الوزن وصغير الحجم ، الوزن الإجمالي 5.98 كجم فقط

شاشات مزدوجة تعمل باللمس بدقة عالية وسطوع ولوحة لمس ممتدة.

دعم وصول RC التقليدي

الفيديو والقياس عن بعد والتحكم عن بعد والكمبيوتر في جهاز واحد

واجهات خارجية متنوعة يمكن دمجها مع 3^{بحث وتطوير}ارتباط بيانات الحزب

المعلمات

شاملة

الوزن الإجمالي: 5.98 كجم

البعد: 354mm (L) * 280mm (W) * 80mm (H)

درجة حرارة التشغيل: -20 درجة مئوية - +60 درجة مئوية

سعة البطارية: 16.8 فولت / 13600 مللي أمبير (بطارية خارجية مدعومة أيضًا)

التحمل: 3 ساعات @ سعة البطارية الكاملة

نظام الاتصال:

V30 (درجة 10 كم)

V21 (درجة 10 كم)

دعم 3^{بحث وتطوير}اتصالات الحزب

الهوائيات: هوائي 4dBi قضيب / هوائي إيبوكسي من الألياف الزجاجية 10dBi (يمكن أيضًا توصيل الهوائيات الأخرى خارجيًا)

الحاسوب

شاشة العرض: 13.3 بوصة 1920 * 1080 1000CCD (الشاشة العلوية) ؛

12.1 بوصة 1280 * 800 1500CCD (الشاشة السفلية)

نظام التشغيل: win10 / Linux

وحدة المعالجة المركزية: Intel i7 8565U (قياسي) / Intel 10500U (ترقية للمستقبل)

الذاكرة: 8G (قياسي)

التخزين: 256 جيجا بايت SSD (قياسي)

الشبكة: WIFI ، Bluetooth (قياسي) / 4G (اختياري)

نظام التحكم عن بعد

القناة المادية: 27

عصا التحكم الرئيسية: 2 (عصا التحكم الصناعية مع حساسات القاعة)

الكرسي الهزاز الإضافي: 4

الأزرار الرئيسية: 12

محاكاة ضربات المفاتيح: 7

كمون التحكم عن بعد: 30 مللي ثانية

وظيفة التحكم عن بعد: خرج SBUS مزدوج مستقل ، قادر على التحكم في السيارة والحمولة في وقت واحد

واجهة بشرية: جهاز USB HID

واجهات

المنفذ التسلسلي: RS232 * 3 ، مدخل / مخرج SBUS

الواجهة الخارجية: USB3.0، LAN، HDMI in، VGA out، Hi-fi

منفذ الشحن: DC16.8V

وحدة محمولة جوا

V30 HDMI (فيديو وبيانات بطول 10 كم ووصلة RC)

التردد: 800 ميجا هرتز / 1.4 جيجا هرتز / 2.4 جيجا هرتز (3 وحدات تردد في واحد ، يمكن تغيير التردد في البرنامج)

نطاق الإرسال: 10km @ LOS condition

عرض النطاق الترددي: 10/20 ميجا هرتز

معدلات البيانات: 2-12 ميجابت في الثانية

جهد الطاقة: 7.4-12 فولت

طاقة التردد اللاسلكي: 0.1 واط -1 واط (قابل للتعديل)

العملية الحالية: إدخال الطاقة 260mA @ 12v

تعريف الفيديو المدعوم: 1080P60 كحد أقصى

الوزن: 120 جرام (باستثناء الهوائيات)

البعد: 91mm * 57mm * 20mm

واجهه المستخدم

واجهة إدخال الفيديو: HDMI & CVBS

منفذ UART: 1

منفذ SBUS: 2

واجهة إمداد الطاقة: XT30

V21 LAN(فيديو وبيانات بطول 10 كيلومترات ورابط RC)

التردد: 800 ميجا هرتز / 1.4 جيجا هرتز / 2.4 جيجا هرتز (3 وحدات تردد في واحد ، يمكن تغيير التردد في البرنامج)

نطاق الإرسال: 10km @ LOS condition

عرض النطاق الترددي: 1.4M-20MHz (1.4M / 3M / 5M / 10M / 20M)

معدلات البيانات: 2-12 ميجابت في الثانية

جهد الطاقة: 7.4-12 فولت

طاقة التردد اللاسلكي: 0.1 واط -1 واط (قابل للتعديل)

العملية الحالية: إدخال الطاقة 260mA @ 12v

تعريف الفيديو المدعوم: 1080P60 كحد أقصى

الوزن: 120 جرام (باستثناء الهوائيات)

البعد: 91mm * 57mm * 20mm

واجهه المستخدم

واجهة إدخال الفيديو: HDMI & CVBS

منفذ UART: 1

منفذ SBUS: 2

واجهة إمداد الطاقة: XT30
